氣冷微油(A系列)

A型氣冷往復式空氣壓縮機



A型─氣冷往復式空氣壓縮機重負荷、低轉速

空氣壓縮機機型的選擇 Selection of air compressors.
決定使用壓力 kg/cm2G

空壓機的排氣壓力,除了以實際使用的壓力為準外,尚須加上空氣輸送管路及淨化系統的壓降。

決定實際使用風量 I / min

空氣量的選擇,應考慮用氣週期、尖峰最大風量、儲氣容量、可能之洩漏以及將來擴充計畫等因素。一般可比實際用量多20%左右為宜。

選擇適用機型

上兩項決定後,即可依本型錄標準規範,來選擇適用的機型。〈請特別注意:應依使用壓力下〝實際排氣量〞作選擇〉。一般而言單段 x 0.65、雙段 x 0.8即為實際排氣量。請參考機型規範表。

配用所需馬達

依所選擇的空壓機機型及使用環境配用所需的馬達。如單相110V或三相220V或380V等。

其他

復盛牌氣冷式空壓機,2Hp〈含〉以上請用三相馬達。使用三相電源的馬達,如屬全自動型式請加裝電磁開關,以免損壞馬達。


決定操作方式

依使用情況,選擇合適的操作方式。

1. 半自動型式:
A型氣冷半自動型式往復式空氣壓縮機

半自動系以制壓閥 (Pilot Valve) 來控制空壓機的空車與重車。當系統壓力達到設定之壓力上限〈例:7.0 kg/cm2G〉時,制壓閥打開並推動吸氣卸荷器,使空壓機在無負荷情況下運轉。當系統壓力降至設定之壓力下限〈例:6.0 kg/cm2G〉時,制壓閥關閉使用,空壓機恢復重車運轉。半自動操作方式,適用於壓縮空氣使用率高的場合。

2. 全自動型式:
A型氣冷全自動型式往復式空氣壓縮機

全自動係以壓力開關 (Pressure Switch)來控制空壓機的停車及運轉。當系統壓力達到設定之壓力上限〈7.0 kg/cm2G〉時,壓力開關動作,即自動切斷馬達的電源,使空壓機停止運轉。當系統壓力降至設定的下限〈5.0 kg/cm2G〉時,壓力開關又自動接通電源,使馬達重新啟動,空壓機恢復運轉。全自動操作方式,適用於間歇性的工作,為保護馬達及電磁開關,空壓機的啟動次數,不宜超過每小時六次。


單段氣冷式空氣壓縮機規範
規格 所需馬力 氣缸 迴轉數 活塞變位量 使用壓力 空氣桶 重量
項次 HP 缸徑 x 缸數 衝程 rpm I / min cfm Kg/cm2 直徑 x 長度
mm x mm
容量
I
kg

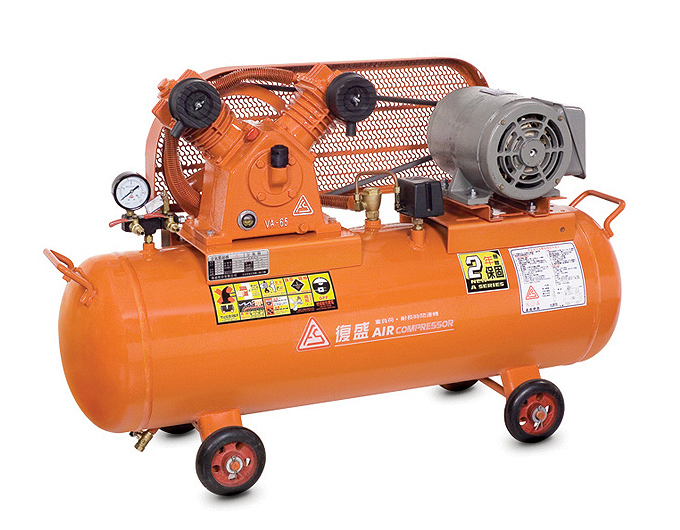

VA-65 1.0 ψ 65 x 2 44 560 164 5.8 7 ψ 300 x 1062 70 94
TA-65 2.0 ψ 65 x 3 48 635 303 10.7 7 ψ 300 x 1062 70 107
VA-80 3.0 ψ 80 x 2 60 770 464 16.4 7 ψ 350 x 1234 110 156
TA-80 5.0 ψ 80 x 3 60 875 792 28.0 7 ψ 400 x 1358 170 208
VA-100 7.5 ψ 100 x 2 70 950 1045 36.0 7 ψ 450 x 1482 230 265
TA-100 10 ψ 100 x 3 70 900 1484 52.4 7 ψ 500 x 1560 300 360
TA-120 15 ψ 120 x 3 80 800 2171 76.7 7 ψ 550 x 1604 360 470
雙段氣冷式空氣壓縮機規範
規格 所需馬力 氣缸 迴轉數 活塞變位量 使用壓力 空氣桶 重量
項次 HP 缸徑 x 缸數 衝程 rpm I / min cfm Kg/cm2 直徑 x 長度
mm x mm
容量
I
kg

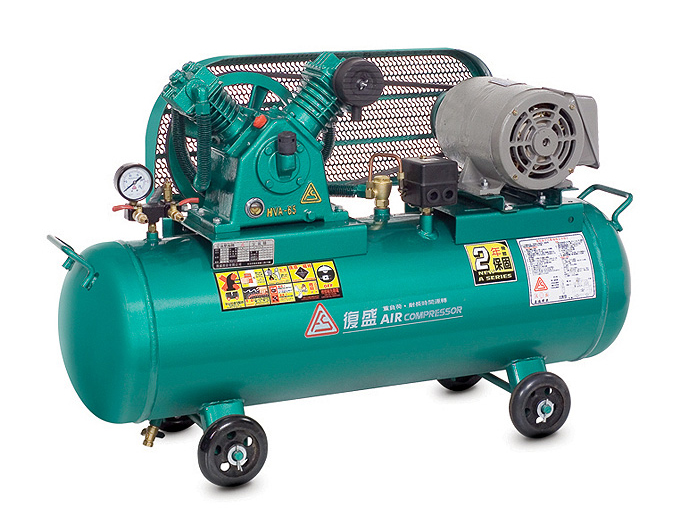

HVA-65 1.0 L : ψ 65 x 1
H : ψ 42 x 1
44 750 110 3.9 12 ψ 300 x 1062 70 106
HTA-65 2.0 L : ψ 65 x 2
H : ψ 51 x 1
48 800 255 9.0 12 ψ 300 x 1062 70 122
HVA-65H 3.0 L : ψ 65 x 2
H : ψ 51 x 1
48 950 303 10.7 12 ψ 300 x 1166 80 133
HTA-80 5.0 L : ψ 80 x 2
H : ψ 65 x 1
60 950 572 20.2 12 ψ 400 x 1410 170 227
HVA-100 7.5 L : ψ 100 x 2
H : ψ 80 x 1
70 680 748 26.4 12 ψ 450 x 1534 230 318
HTA-100H 10 L : ψ 100 x 2
H : ψ 80 x 1
70 920 1011 35.7 12 ψ 500 x 1560 290 348
HTA-120 15 L : ψ 120 x 2
H : ψ 100 x 1
80 860 1556 55.3 12 ψ 500 x 1710 320 468
HVA-100S 5.0 L : ψ 100 x 1
H : ψ 42 x 1
70 680 374 13.2 35 ψ 450 x 1770 304 360
HTA-100S 10 L : ψ 100 x 2
H : ψ 51 x 1
70 710 781 27.6 35 ψ 485 x 1770 304 380

*其他高壓機型及特殊機型另洽。


單段氣冷式空氣壓縮機
單段氣冷式空氣壓縮機

單段氣冷式空氣壓縮機的使用壓力在 0~7 kg/cm2G左右時,每馬力所產生的排氣量較雙段式空氣壓縮機多,但如超過 7 kg/cm2G 以上時,雙段式空氣壓縮機每馬力所產生出的排氣量較多,故使用壓力超過 8 kg/cm2G時,建議選擇雙段式空氣壓縮機。

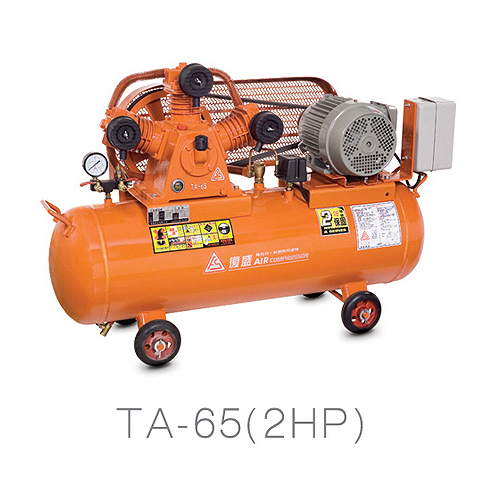

  • 單段氣冷式TA-65-2hp空氣壓縮機

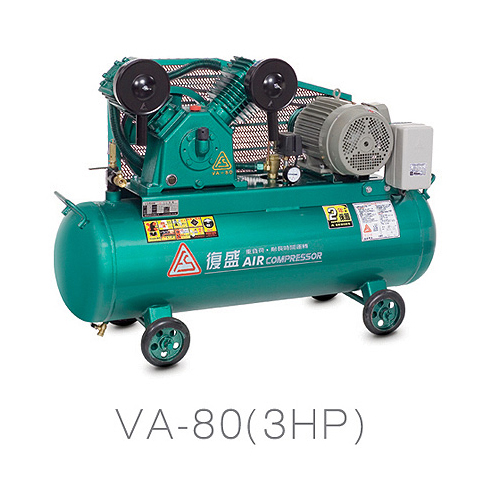

  • 單段氣冷式VA-80-3hp空氣壓縮機

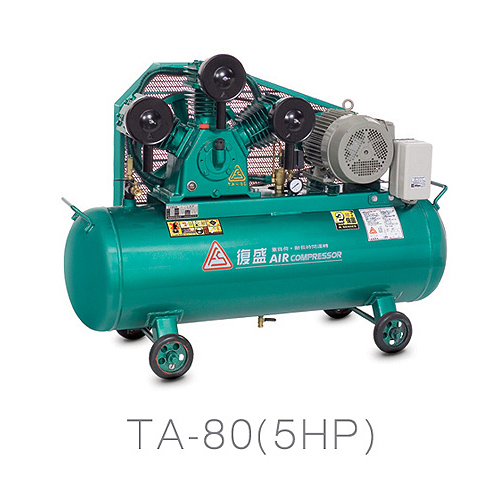

  • 單段氣冷式TA-80-5hp空氣壓縮機

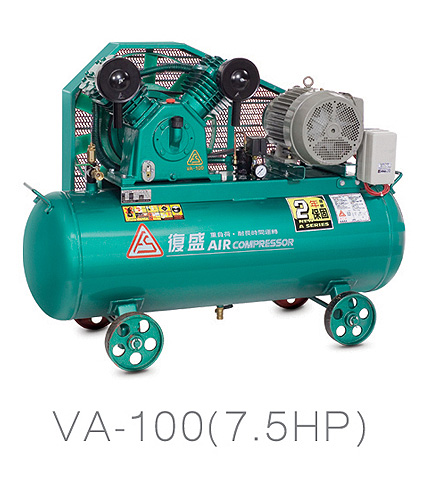

  • 單段氣冷式VA-100-7.5hp空氣壓縮機

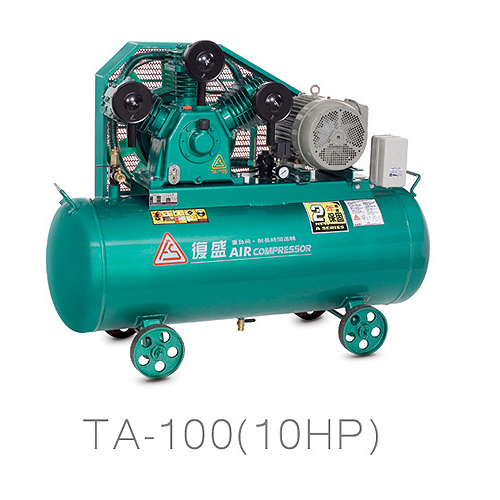

  • 單段氣冷式TA-100-10hp空氣壓縮機

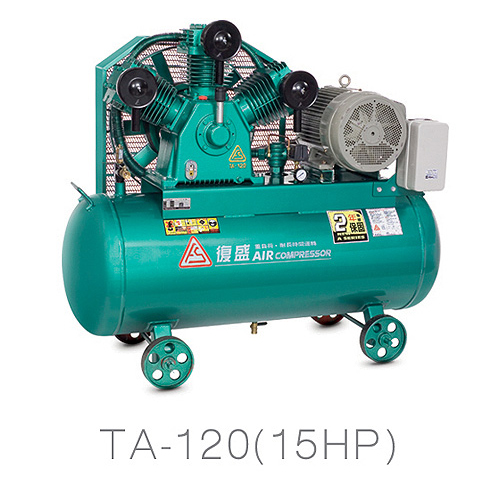

  • 單段氣冷式TA-120-15hp空氣壓縮機

雙段氣冷式空氣壓縮機
雙段氣冷式空氣壓縮機

雙段氣冷式空氣壓縮機的使用壓力是在 7~35 kg/cm2G之間。因壓縮空氣在第一段壓縮後進入第二段之間,由於適當的冷卻及壓縮比的關係,所以效率較單段式空氣壓縮機為高,較省電。

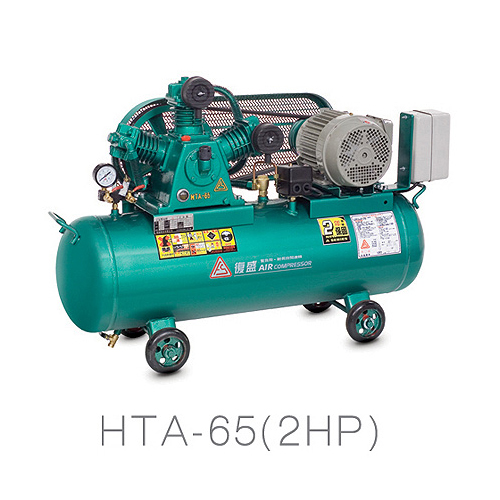

  • 雙段氣冷式HTA-65-2hp空氣壓縮機

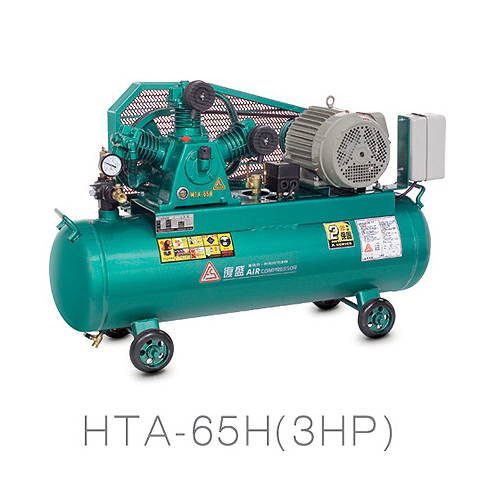

  • 雙段氣冷式HTA-65-3hp空氣壓縮機

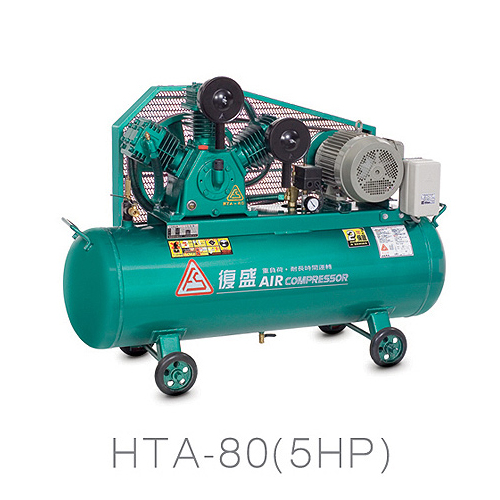

  • 雙段氣冷式HTA-80-5hp空氣壓縮機

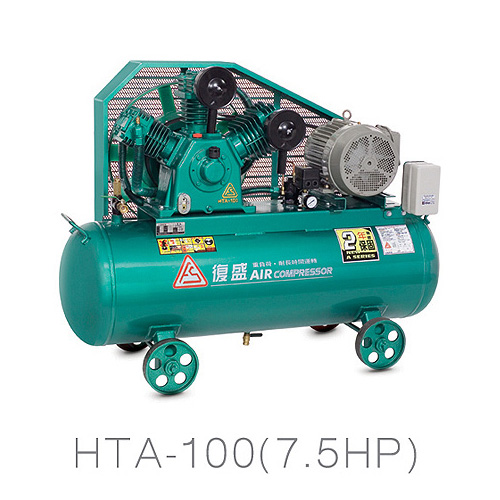

  • 雙段氣冷式HTA-100-7.5hp空氣壓縮機

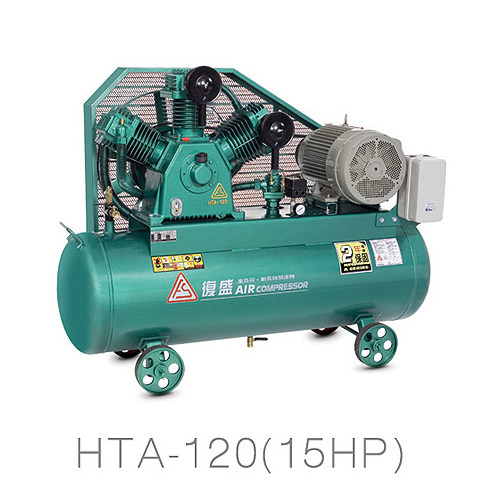

  • 雙段氣冷式HTA-120-15hp空氣壓縮機
