增壓機(OLD Booster系列)
雙往復無油式空氣增壓機
15~200HP 6~54m3 / min 7~20kg / cm2G
從工業革命開始迄今，往復式壓縮機一直都是最為普通與常用的位移式壓縮機。其動作原理如腳踏車打氣唧筒，利用此一活塞在汽缸中上下貨往復運動，將空氣或其他媒質壓縮至較小的空間，而得到比原來較高的壓力。
壓縮機經由馬達或其他原動機帶動，利用曲軸、連桿及活塞等運動機構，將傳動機構的迴轉運動，改變成活塞的往復直線運動，在氣缸內動作，換言之，壓縮機飛輪每轉一圈，每一個汽缸中的活塞即上下往復運動一次，而活塞與氣缸壁一般採用油潤滑的方式，故在排出的壓縮氣體裡，自然而然地含有潤滑油氣。隨著壓縮機用途的廣泛，在某些方面即條件下，乾淨無油的壓縮氣體便是我們所需求的項目。
無油式空壓機 (Oil free compressor ) 就是在這種情況下因應而生，無油式空壓機與油潤滑往復式空壓機最大的不同，在於氣缸缸內沒有油潤滑，其活塞與氣缸壁靠著耐磨性的導環 (guide ring)和壓縮環 ( compression ring) 接觸，使得壓縮出來的氣體不含油份，為隔離曲軸箱內的潤滑油飛濺到氣缸內，必須增加花籃 (distance)、活塞桿 (piston rod)及十字接頭 (cross head)。
雙往復無油式空氣增壓機Booster系列使用用途及行業
- 吹氣
- 塗裝
- 化學分析
- 乾燥
- 控制
- 攪拌
- 粉體輸送
- 細菌培養
氣缸 / 氣缸內壁經NC機械加工且鍍鉻處理，壽命長。水套冷卻面積大，充分帶走壓縮時所產生的熱，提高壓縮環使用壽命。
活塞、壓縮環、導環 / 活塞為鋁合金，質輕。壓縮環、導環均原裝進口，具有良好的自潤性、耐高溫及優良的抗磨性，壽命特長。
曲軸、曲軸梢軸承、軸承 / 曲軸使用鍛鋼，強度高。軸梢經硬化處理，耐磨性特佳。附有經詳細計算的平衡錘，震動小。軸承採重負荷設計，曲軸梢軸承以巴氏合金製成，耐磨性強。
氣缸蓋 / 冷卻面積大，能充分降低吸、排氣閥的溫度，提高使用壽命。
吸、排氣閥組 / 空壓機心臟，閥組為世界名牌原裝進口，閥片不易破裂，避免生鏽刮壞壓縮環、導環及氣缸，經久耐用。
活塞桿拭片、油封環 / 拭片由原裝進口，材質為鐵氟龍，具有良好的自潤性、抗化學、耐高溫及優良抗磨性。油封環為橡膠製品，防止機體潤滑油溢出機體外。
活塞梢、十字接頭、十字接頭導座 / 活塞梢經滲碳處理，壽命長、十字接頭、導座經NC機械加工，確保活塞與曲軸之垂直度。
特色
- 共用台整體設計，低震動，運送方便。
- 冷卻水充分吸收壓縮熱，提高效率。
- 零件可靠度高，增加使用壽命。
- 唯一可運用於高壓增壓之機種，如吹瓶紡織業等。
- 齊全的機種符合各行業的需求。
- 提供無由潔淨的壓縮空氣。
- 應用範圍：
風力：6~54 m3 / min
壓力：7~20kg / cm2 G
馬力：15~200HP - 完善的售後服務系統，遍佈全省。
- 成本花費較其他型式低。

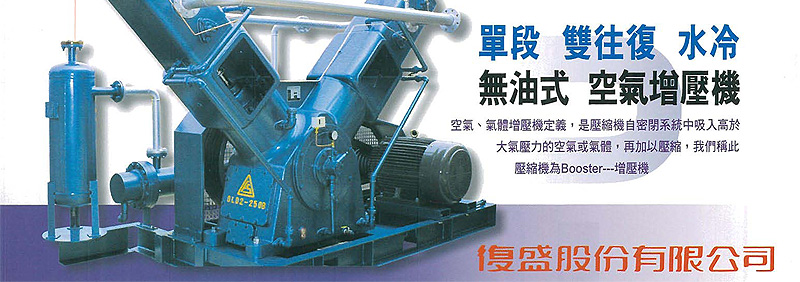

單段，雙往復，水冷無油式空氣增壓機特色說明
- 結構簡單、強度高，易得高壓氣體，用途極廣。
- 進氣低壓停機保護系統，避免馬達過載運轉。
- 失水停機保護系統，確保冷卻水供應，避免高溫運轉，提升效率。
- 失油停機保護系統，確保機件充分潤滑，減少機械損失。
- 空車啟動設計，使空壓機無負載啟動，降低啟動電流。
- 將現有壓縮空氣壓至更高壓使用。
- 高溫、高壓保護功能選配，可依實際需求安裝。
- 遠方遙控功能選配，無需至現場操作，即可控制及監看。
單段、雙往復、水冷無油式增壓機規範
| 規格 | 剛徑 x 缸數 mm |
衝程 mm |
空壓機迴轉數 r.p.m. |
活塞變位量 | 實際排氣量 | 吸氣壓力 kg / cm2G |
排氣壓力 kg / cm2G |
使用馬力 HP |
外觀尺寸 | 參考重量kg | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型式 | m3 / min | CFM | m3 / min | CFM | 長 mm |
寬 mm |
高 mm |
|||||||
| FS1-152B | 100 x 1 | 130 | 535 | 1.06 | 37.5 | 6 | 212 | 6 | 10 | 15 | 1933 | 800 | 1470 | 719 |
| FS2-152B | 100 x 2 | 130 | 470 | 1.86 | 65.7 | 13 | 459.4 | 8 | 15 | 30 | 2350 | 1300 | 1425 | 1152 |
| FS1-250B | 140 x 1 | 180 | 520 | 2.9 | 102.5 | 20 | 706.7 | 8 | 20 | 75 | 2648 | 1378 | 2200 | 2406 |
| FS2-250B | 140 x 2 | 180 | 440 | 4.6 | 162.5 | 28.8 | 1017.7 | 5.5 | 15 | 100 | 3750 | 1740 | 1950 | 4373 |
| FS2-350B | 170 x 2 | 200 | 335 | 5.8 | 204.9 | 39 | 1377.5 | 7 | 15 | 125 | 4420 | 2300 | 1950 | 5300 |
| FS2-370SP | 230 x 2 | 200 | 365 | 11.85 | 418.5 | 54 | 1907.3 | 4.5 | 13 | 200 | 4420 | 2300 | 2550 | 9000 |
- 以上參考重量係包括空壓機、冷卻器、水分離器、空氣桶之總重，不包括馬達。
- 其他壓力風量之機種，因種類繁多，不及細載，歡迎洽詢。
- 吸氣壓力可隨之出口壓力高低依壓縮比選擇機種。
